Do it yourself: USB-Anschluss für V4 1100

J

Jenze

hat wirklich was drauf...
Da das "offizielle" USB-Kit für die Tuono weiterhin auf sich warten lässt, bin ich selbst zur Tat geschritten (und hätte das schon viel früher tun sollen):

Ich hab mich dabei für die etwas teurere "Original-Teile-Version" entschieden, weil ich keine Lust auf Fehlermeldungen o.ä. hatte. Ein vergleichbares USB-Kabel gibts sicher auch günstiger.

Gekauft hab ich also beim Aprilia-Händler das USB-Kabel (# 643277) und die passende Kabelführung aus Gummi (# 643310).

Dann links die Scheinwerferverkleidung abgebaut (dazu gibt's hier irgendwo eine bebilderte Anleitung) und in das demontierte Plasteteil dann die passende Aussparung gedremelt. Praktischerweise ist die richtige Position und Größe schon vorgestanzt. Anschließend die Kabelführung + USB-Kabel rein und alles wieder angebaut. Das sah dann alles so aus:


image.jpeg image.jpeg image.jpeg image.jpeg image.jpeg

Insgesamt eine nicht allzu aufwändige Aktion, in einer Stunde ist alles erledigt. Kann ich euch nur empfehlen, wenn ihr auch Ladestrom für Handy oder Cam haben wollt. Das "offizielle" USB-Kit wird nix anderes sein, nur teurer!

Zuletzt bearbeitet:
Jenze schrieb:
Da das "offizielle" USB-Kit für die Tuono weiterhin auf sich warten lässt, bin ich selbst zur Tat geschritten (und hätte das schon viel früher tun sollen):

Ich hab mich dabei für die etwas teurere "Original-Teile-Version" entschieden, weil ich keine Lust auf Fehlermeldungen o.ä. hatte. Ein vergleichbares USB-Kabel gibts sicher auch günstiger.

Gekauft hab ich also beim Aprilia-Händler das USB-Kabel (# 643277) und die passende Kabelführung aus Gummi (# 643310).

Dann links die Scheinwerferverkleidung abgebaut (dazu gibt's hier irgendwo eine bebilderte Anleitung) und in das demontierte Plasteteil dann die passende Aussparung gedremelt. Praktischerweise ist die richtige Position und Größe schon vorgestanzt. Anschließend die Kabelführung + USB-Kabel rein und alles wieder angebaut. Das sah dann alles so aus:

An dieser Stelle merke ich gerade, dass ich nicht einfach nur meine Pics hier reinkopieren kann. Mist ... Bilder reiche ich nach ... (PS: Wie funktioniert der Upload???)

Anhang anzeigen 15283 Anhang anzeigen 15284 Anhang anzeigen 15285 Anhang anzeigen 15286 Anhang anzeigen 15288

Insgesamt eine nicht allzu aufwändige Aktion, in einer Stunde ist alles erledigt. Kann ich euch nur empfehlen, wenn ihr auch Ladestrom für Handy oder Cam haben wollt. Das "offizielle" USB-Kit wird nix anderes sein, nur teurer!
Zum Vergrößern anklicken....

Ich will Dich ja nicht enttäuschen, aber Du hast das "offizielle" USB Kit gerade verbaut. Was soll denn noch offizieller sein als der Original-Stecker und die originale Gummihalterung??:LOL::LOL::LOL:

Aber mach Dir nix draus. Ich habe es genau gleich gemacht. Bastellösungen mit selbst gefummelten Steckern und irgendwelchen monströsen USB Steckern ohne Abdeckung sind auch nicht meins.(y)

So gesehen hast Du natürlich recht. Mit dem "offiziellen" Kit meinte ich das, was Aprilia - irgendwann - unter der Teilenummer 2S000702 rausbringen wird. Das wird vermutlich eine vorgefertigte Abdeckung sein, bei der der USB-Stecker und die Kabelführung schon verbaut sind und die man dann einfach gegen die vorhandene austauscht. Und das wird dann als Kit deutlich mehr kosten als die jetzigen Einzelteile.

Das ist ne elegante und praktische Lösung. Wo wird den der USB Stecker angeschlossen? Ist da ein Stecker vorhanden? Hab grad schon mal bissi im Forum rumgelesen..

Sorry nächstes mal lese ich erst und schreibe dann:whistle: Mach mich mal auf die Suche nach dem Kit.. auch wenn es net ganz billig ist, es geht schnell, funktioniert und sieht top aus. Aber nochmal - eine zusätzliche Sicherung benötige ich net oder?

florian schrieb:
Sorry nächstes mal lese ich erst und schreibe dann:whistle: Mach mich mal auf die Suche nach dem Kit.. auch wenn es net ganz billig ist, es geht schnell, funktioniert und sieht top aus. Aber nochmal - eine zusätzliche Sicherung benötige ich net oder?
Zum Vergrößern anklicken....

Nein, wenn Du Baujahr 15 und jünger hast ist alles an Bord und auch abgesichert. Einfach nur noch einstecken ein Loch dremeln an der vorgezeichneten Stellen, Stecker reinfummeln und fertisch. Wenn man weiss wie ist in unter einer Stunde alles erledigt.

Zuletzt bearbeitet:
florian schrieb:
Sorry nächstes mal lese ich erst und schreibe dann:whistle: Mach mich mal auf die Suche nach dem Kit.. auch wenn es net ganz billig ist, es geht schnell, funktioniert und sieht top aus. Aber nochmal - eine zusätzliche Sicherung benötige ich net oder?
Zum Vergrößern anklicken....

Noch ein Tipp zum Einbau. Wenn Du alle Schrauben gelöst hast, hängt das Teil immer noch fest. Dann vorsichtig mit einem Schraubendreher Links aussen zwischen Verkleidung und dem Teil reingehen und sanft raushebeln. Macht kurz klack und dann hast Du es in der Hand. Bei der Montage einfach reindrücken.

jokba schrieb:
Danke für die bebilderte Anleitung. Würde mir das Set nachbauen.
https://www.amazon.de/Ladegerät-Steckdose-Wasserdichte-2-1A-Motorrad/dp/B01A0MPC14/ref=sr_1_4?ie=UTF8&qid=1489925651&sr=8-4&keywords=usb+motorrad

Der sieht bis auf das Kabel ziemlich identisch aus.
Wie sieht es denn bei den vorbereiteten Steckern aus? Liefern die nur Strom wenn die Zündung an ist? Mit dem Spannungswandler zieht es ja sonst die Batterie leer. Oder braucht man noch einen Schalter?
Zum Vergrößern anklicken....
Geht nur wenn die Zündung an ist. Kein Schalter nötig. Geht leider nicht auf "Park" was noch sinnvoll wäre um am geparkten Fahrzeug das Handy zu laden. Aber soweit haben die Aprilia Ingenieure leider nicht gedacht. :(

Perfekt. Beim Parken ist mir das nicht so wichtig. Hab ja auch ne Powerbank dabei.

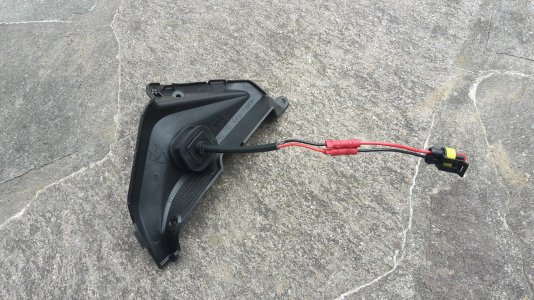

So, der Stecker ist jetzt montiert. Funktioniert alles wie es soll.
Falls es jemand nachbauen möchte hier meine Teileliste:

USB Buchse (14,95€): https://www.amazon.de/gp/product/B01825F3P6/ref=oh_aui_detailpage_o00_s00?ie=UTF8&psc=1

AMP Stecker konfektioniert 1,5² (3,95€): http://www.ebay.de/itm/161507477892?_trksid=p2060353.m2749.l2649&ssPageName=STRK:MEBIDX:IT

Kabelführung (3,00-3,20€): http://www.wendelmotorraeder.de/adv...924faa3cd8643d7b22ac&keywords=6203603&x=0&y=0 oder http://www.wendelmotorraeder.de/advanced_search_result.php?keywords=6148690&x=0&y=0

Habe zur Sicherheit beide Kabelführungen bestellt, sehen für mich absolut identisch aus und passen genau in die auf der Innenseite der Abdeckung angezeichnete Aussparung.

Achtung, vorher am Motorrad + und - messen. Mein gekaufter konfektionierter AMP Super Seal Stecker, hat jetzt auf rot die Masse. Keine Ahnung, ob es da eine Norm gibt auf welche Seite normalerweise + gehört. Der Farbendreher im Bild ist bewusst und keine Verpolung. Habe keine Zange für die Stecker und war auch zu faul das umzupolen :whistle:


Anhänge

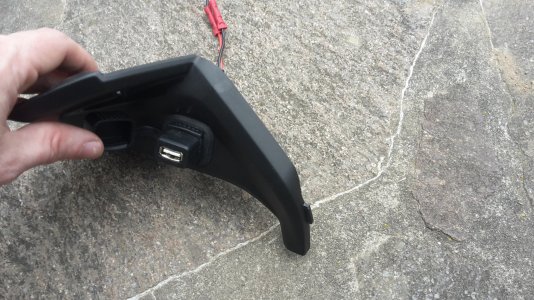

  • USB 1.jpg
    USB 1.jpg
    793,1 KB · Aufrufe: 166
  • USB 2.jpg
    USB 2.jpg
    560 KB · Aufrufe: 159

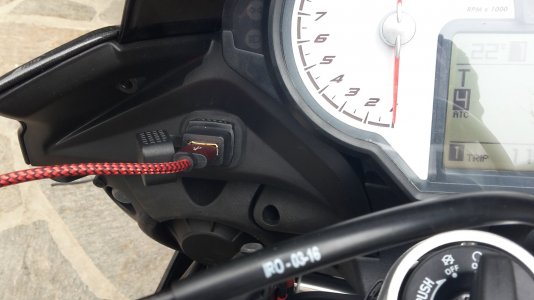

  • USB 3.jpg
