Hallo Jungs,
wir stellen hier mal unser Projekt Motortuning RSV4 RR vor, es werden in den nächsten Wochen weitere Bilder folgen. Da wir damit unser Geld verdienen werden wir hier keine Daten und Infos zu Machbarkeiten Posten. Auf Fragen gehen wir nur bedingt ein.... Es geht nicht darum möglichst viel Leistung zu generieren, sondern in erster Linie geht es darum einen schon Gut im Futter stehenden Motor Standfest weiter zu Optimieren. Das angestrebte Ziel sind irgendwas zwischen 210 und 220 PS an der Kurbelwelle. Bitte verlauft euch nicht in Diskussionen über Sinn oder Unsinn dieser Aktion, ich halte mir die Option Frei Beiträge die am Thema vorbei gehen zu löschen. Wir werden euch in den nächsten Wochen und Monaten immer wieder an dem Projekt teilhaben lassen, also Geduld ist gefragt :)

So nun zur Basis.

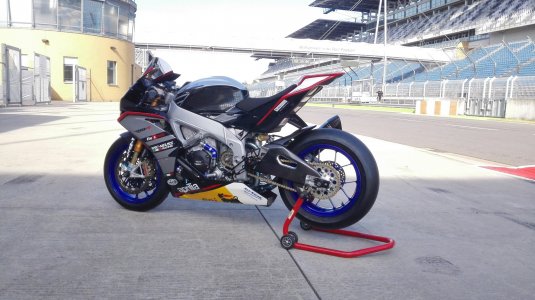

RSV4 RR von 2015 (unser PS Tuner GP Motorrad von letztem Jahr)


Wer zu diesem Thema Diskutieren möchte kann dies hier machen, das Thema ist offen...http://www.v4-forum.de/threads/motortuning-rsv4-rr.10750/

Zuletzt bearbeitet:

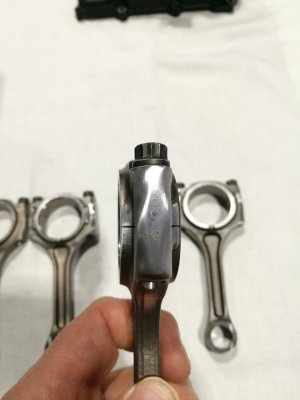

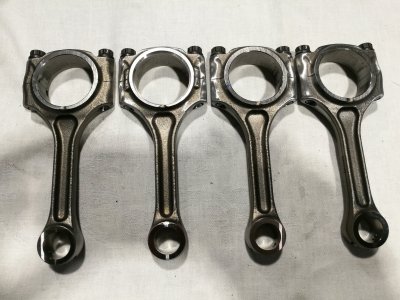

Next Level, Pankl Pleul wurden durch einen Spezialisten bearbeitet, aufs Milligramm angeglichen auf Winkeligkeit überprüft und ausbalanciert.

IMG_20161222_105102.jpg IMG_20161222_105109.jpg

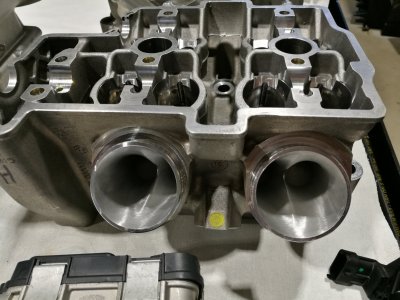

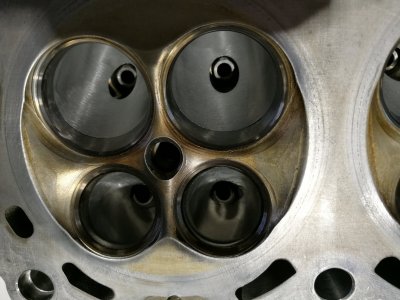

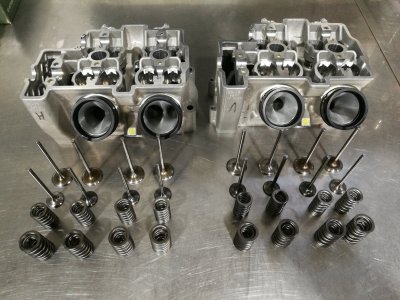

Als nächstes werden die Überarbeiteten Köpfe mit den angepassten Ventilen und Härteren Ventilfedern vormontiert.

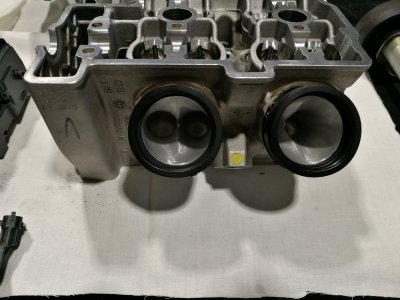

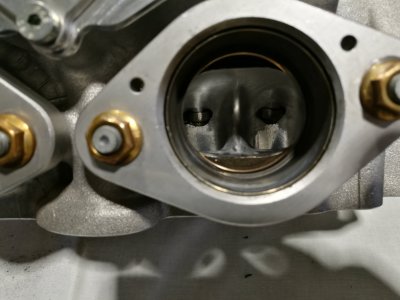

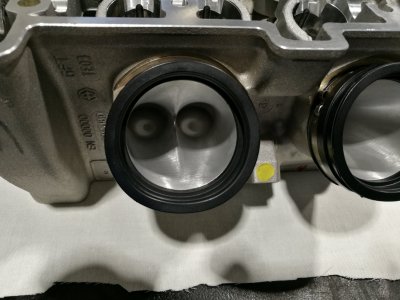

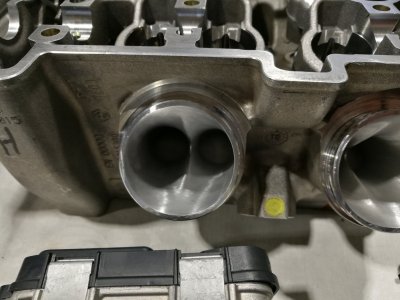

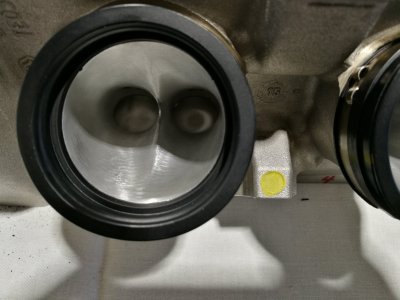

Die Ansauggummis wurden auf den Querschnitt angepasst, die Originalen Auspuffdichtungen wurden gegen Angefertigte Beryllium Dichtungen ausgetauscht und ebenfalls auf den Querschnitt angepasst.
IMG_20161222_110342.jpg IMG_20161222_105644.jpg IMG_20161222_105518.jpg IMG_20161222_105515.jpg IMG_20161222_105435.jpg IMG_20161222_105420.jpg IMG_20161222_105355.jpg IMG_20161222_105351.jpg

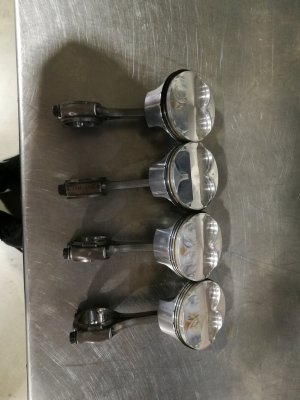

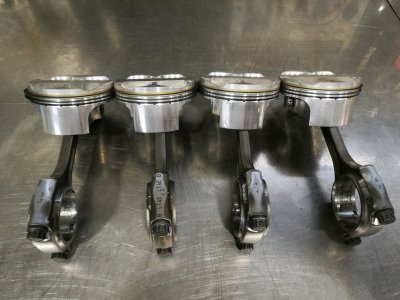

Als nächstes werden die Überarbeiteten Kolben mit den Pankl Pleul vormontiert. Die Kolbenringe werden durch Neue aus der Rennabteilung in Noale ersetzt. Die Kolben wurden im Gewicht alle aufs Milligramm angepasst, und die Kanten der Ventiltaschen wurden überarbeitet.

IMG_20161222_135035.jpg IMG_20161222_135041.jpg

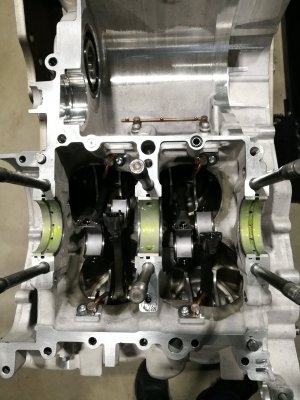

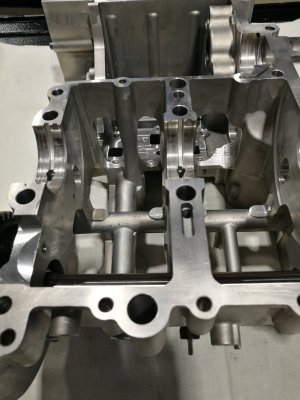

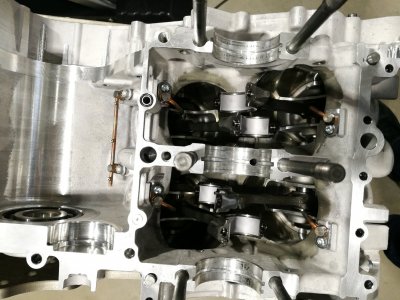

Weiter geht es, die Kolben werden im Motorgehäuse montiert, alle Hauptlagerstellen werden mit den entsprechenden Lagern versehen und natürlich mit Motul 5W40 300V vorgeschmiert :). Die Pleullager werden erst einmal Fiktiv ausgewählt, diese werden erst beim vermessen genau bestimmt.

IMG_20161222_144211.jpg IMG_20161222_144219.jpg IMG_20161222_144223.jpg IMG_20161222_145314.jpg IMG_20161222_151020.jpg IMG_20161222_151445.jpg

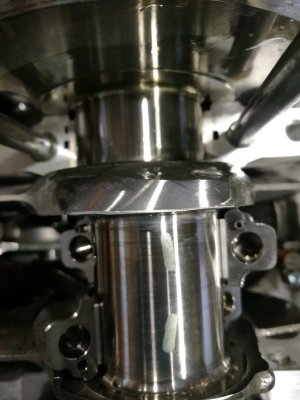

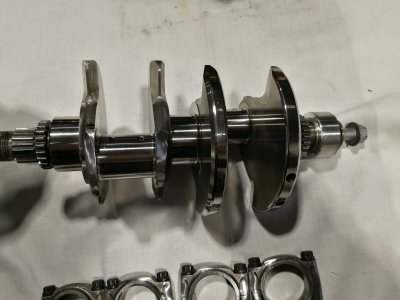

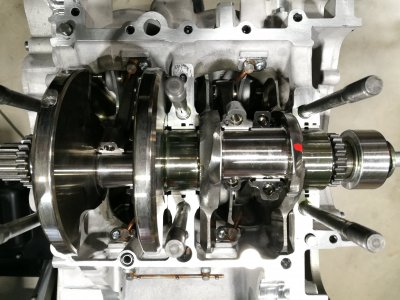

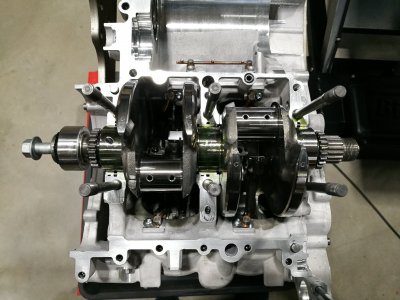

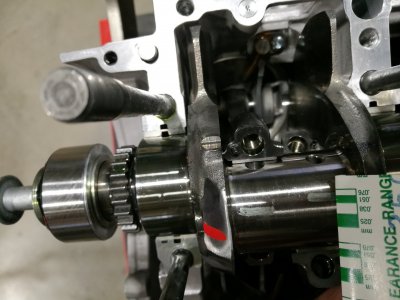

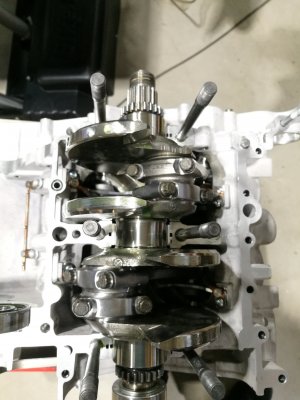

Next Step, Kurbelwelle einlegen Pleullager und Hauptlager vermessen. Ziel war es die Pleulager auf ein Spiel von 0,051mm +/- zu bekommen dies ist uns durch Auswahl verschiedener Pleulagerklassen unter Verwendung von Plastigage (Vermessungsstreifen) gelungen. Je genauer desto besser die Leistungsausbeute und Haltbarkeit, hier könnte man diskutieren wieso wir kein größeres Pleullagerspiel nehmen, nochmals als Hinweis wir wollen Standfest bauen! Die Hauptlager könnten zwar mit Plastigage vermessen werden, ergeben sich aber aus der Kurbelgehäuse- und Kurbelwellenklasse, dort wurden die Zapfen der Welle und die Lagerstellen mit Micrometer und Innentaster vermessen und für Gut befunden.

IMG_20161222_151649.jpg IMG_20161222_152255.jpg IMG_20161222_153030.jpg IMG_20161222_154146.jpg

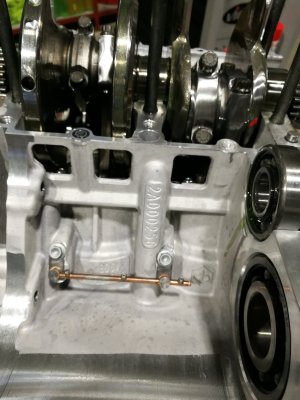

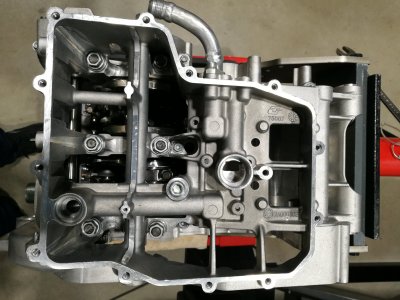

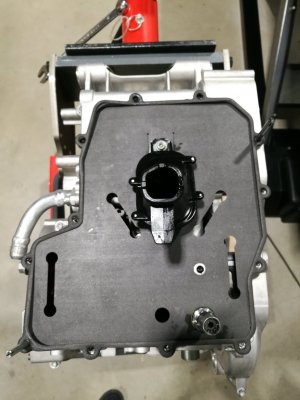

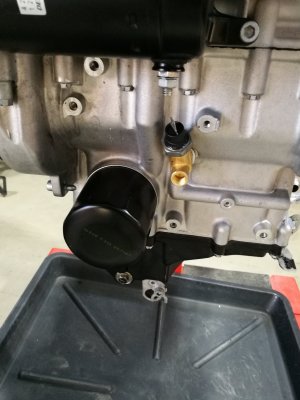

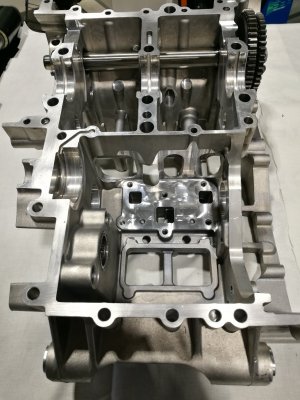

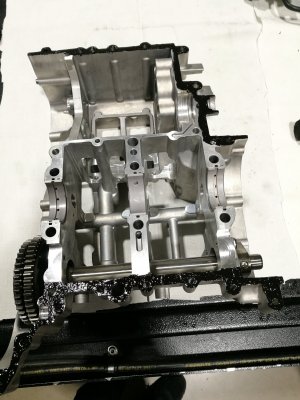

Weiter geht die wilde Fahrt, Pleul mit neuen Pleulschrauben montieren, das Kurbelgehäuse schließen, Oelsieb, Schwallblech, Oeldruckhalteventil und Oelwanne montieren.

IMG_20161222_160306.jpg IMG_20161222_160544.jpg IMG_20161222_161713.jpg IMG_20161222_163640.jpg IMG_20161222_164316.jpg IMG_20161222_165422.jpg

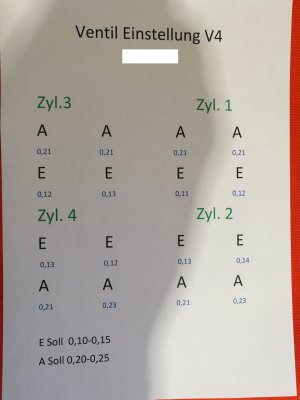

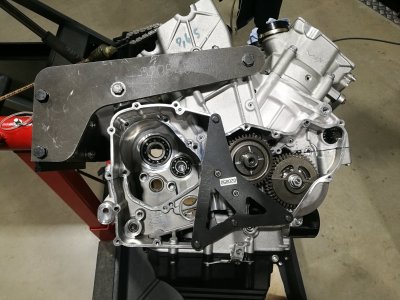

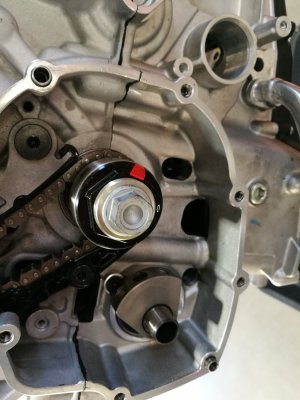

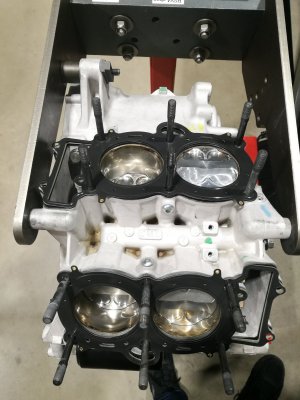

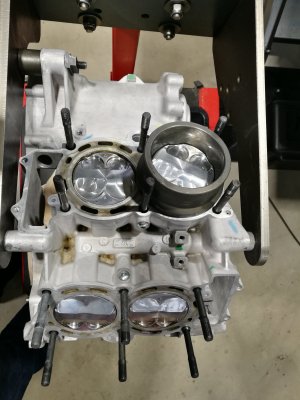

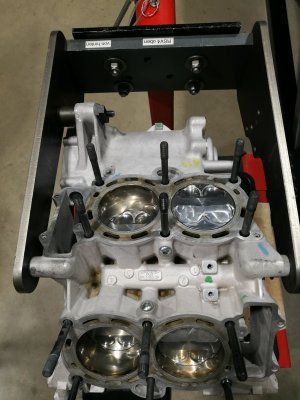

Der nächste große Schritt ist die Zylinderköpfe mit den Serien Kopfdichtungen montieren, Ventilspiel wenn möglich auf das unterste Maß einstellen, Serien Nockenwellen montieren, Steuerzeiten Penibelst einstellen (Serie).

IMG_20161222_165602.jpg IMG_20161222_170705.jpg IMG_20161222_175447.jpg IMG_20170105_132847.jpg IMG_20170105_132853.jpg IMG_20170105_133059.jpg IMG_20161229_122939.jpg

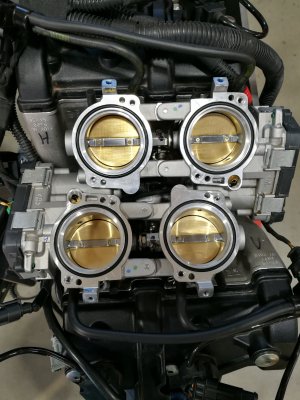

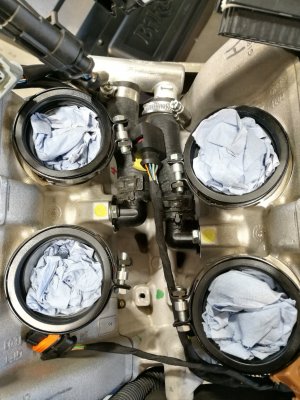

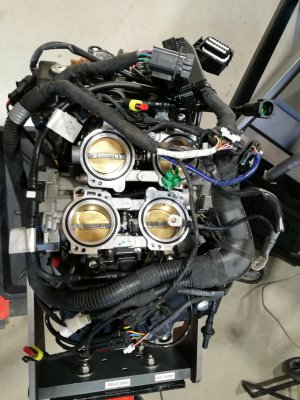

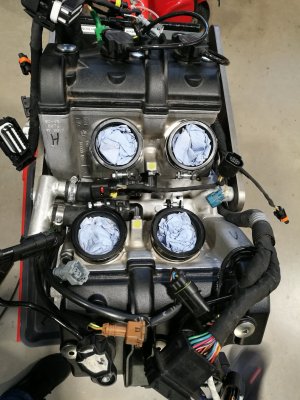

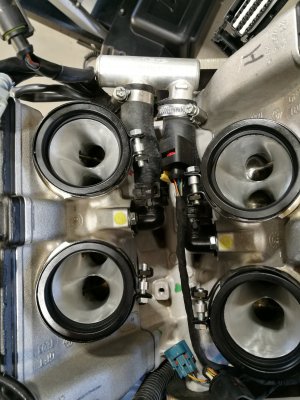

So, der letzte Schritt bevor der Motor eingebaut werden kann, Modifizierte Ansaugbrücken montieren. Anschluss für Präzise Oeldruck und Oel Temperaturerfassung montieren.

IMG_20170105_133129.jpg IMG_20170105_134850.jpg IMG_20170105_143555.jpg IMG_20170105_144235.jpg IMG_20170105_145225.jpg

Da wir den Motor jetzt soweit komplettiert haben das er wieder eingebaut werden kann, steht als nächstes das Vermessen des Serien Fahrwerkes an.

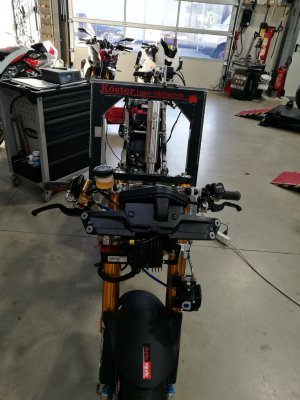

Wir machen dies mit Köster TRIO Lehre, dabei wird der Rahmen per Laser komplett vermessen. Dies dient dazu die Sollwerte des Rahmens zu ermitteln, da danach eine Gabelbrücke mit einem anderen Offset verbaut wird. Bilder und Infos folgen.
https://www.wsc-neuss.info/fahrwerksvermessung/

So, am Wochenende haben wir wieder was machen können.

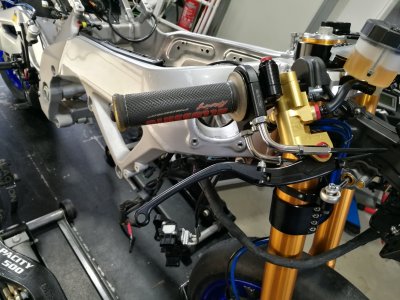

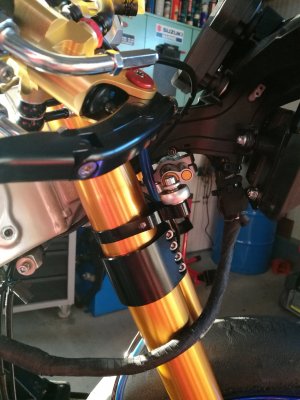

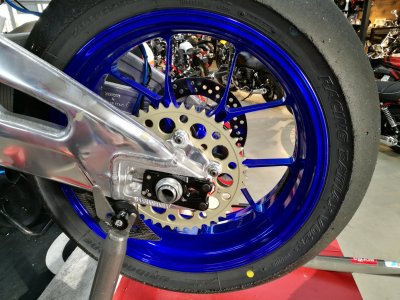

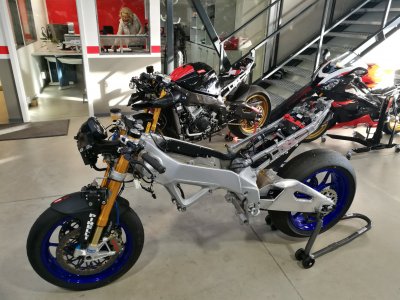

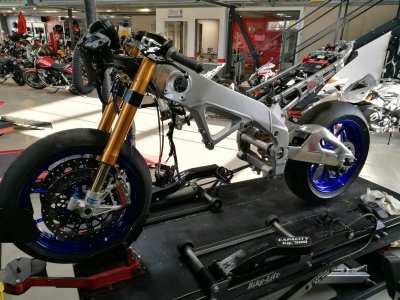

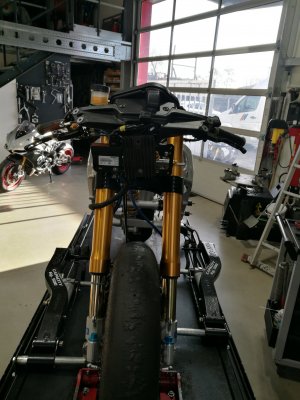

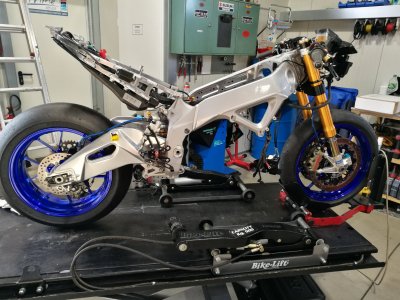

Der Rahmen und die gesamte Geometrie werden per Laser Messverfahren überprüft bevor die Neuen Gabelbrücken verbaut werden.

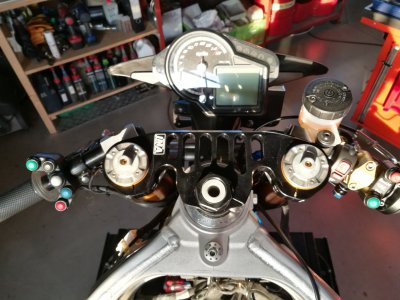

Das Fahrzeug bekommt durch die IMA Gabelbrücken 4mm mehr Radstand.
IMG_20170113_142314.jpg IMG_20170113_144918.jpg IMG_20170113_144928.jpg IMG_20170113_144935.jpg IMG_20170114_120702.jpg IMG_20170114_120710.jpg IMG_20170114_120717.jpg IMG_20170114_120734.jpg IMG_20170115_092328.jpg IMG_20170115_092342.jpg


Anhänge

  • Vermessung Bernd.pdf
    177,5 KB · Aufrufe: 37

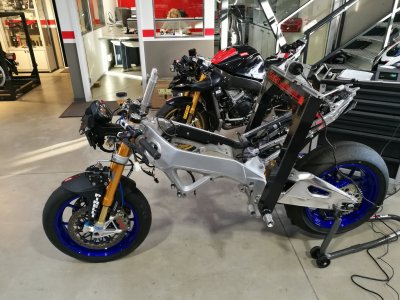

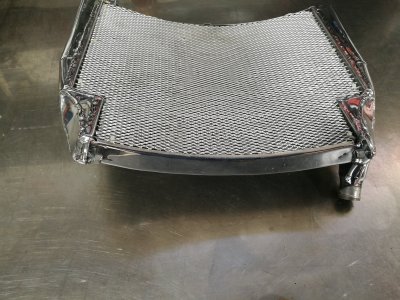

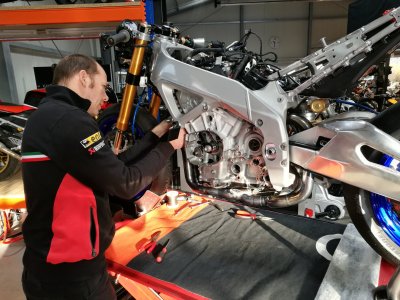

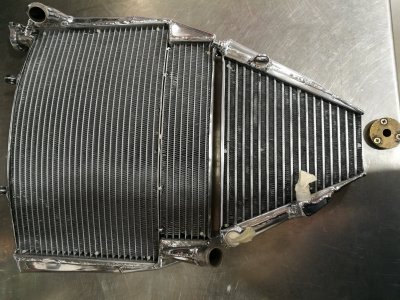

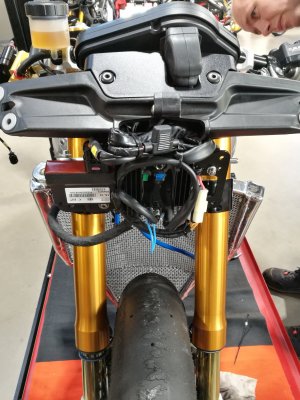

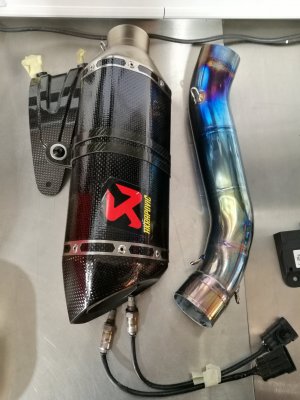

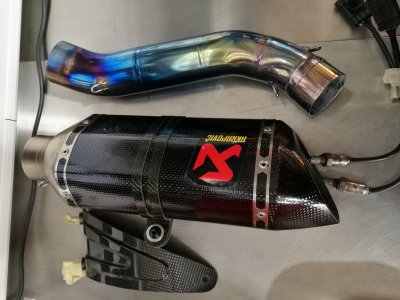

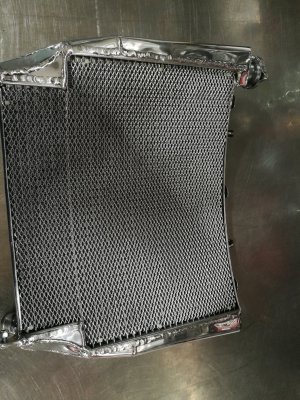

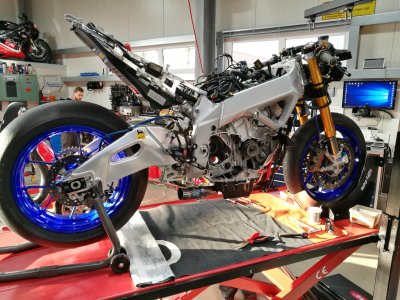

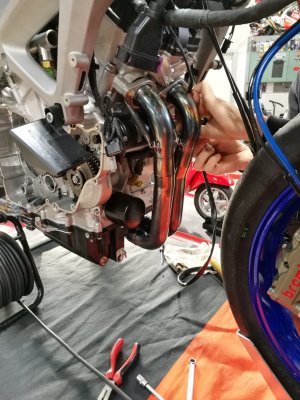

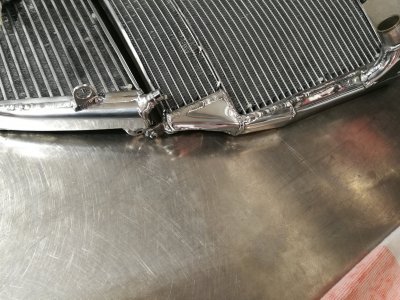

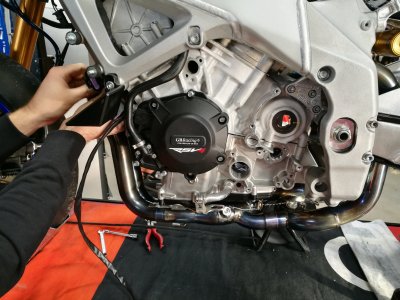

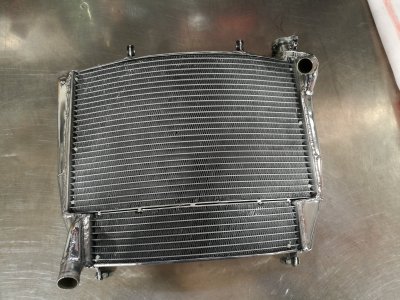

Der Motor kommt wieder da hin wo er hin gehört, Racing Lima und Verkabelung dafür fertig, Racing Kühler und Oelkühler sowie Auspuffanlage werden montiert.

IMG_20170116_103024.jpg IMG_20170116_103033.jpg IMG_20170116_104704.jpg IMG_20170116_104717.jpg IMG_20170116_104727.jpg IMG_20170116_140045.jpg IMG_20170116_140056.jpg IMG_20170116_140951.jpg IMG_20170116_140956.jpg IMG_20170116_141007.jpg IMG_20170116_141021.jpg IMG_20170116_141026.jpg IMG_20170116_141031.jpg IMG_20170116_151440.jpg
