Maße obere Gabelbrücke

[ef#64]

Hallo,

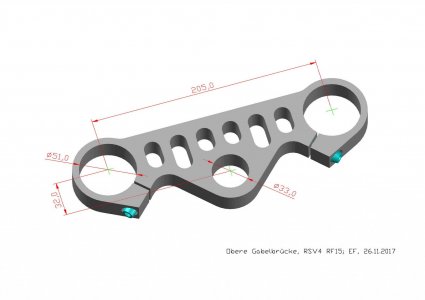

ich möchte gerne die obere Gabelbrücke tauschen und habe dafür einen ersten Entwurf gezeichnet.

Die Basisdaten habe ich von der originalen Gabelbrücke abgenommen.
Für die Vermessung hatte ich nur die gängigen Hausmittel zur Verfügung.

Deshalb meine Frage an diejenigen, die sich schon mit dem Thema beschäftigt haben und mir die Daten bestätigen bzw. korriegieren könnten.

Vielen Dank vorab.

Viele Grüße
ef#64



[Tom.82]

Hi,

Bist du hier schon weiter gekommen?
Wie ich es verstehe, möchtest du diese ja selber fräsen!?



[Henning #17]

Hallo,

ich möchte gerne die obere Gabelbrücke tauschen...

Moin,

solche Projekte finde ich generell Super . Die Frage ist, ob sich das wirtschaftlich rechnet, wenn man fertige Brücken für 228,-€ incl. Mwst. & Versand kaufen kann? Die würde dann so aussehen:




Gruß,
Henning



[Henning #17]

Geht natürlich auch in Race Version ohne Zündschloss:



[ef#64]

Hallo,
vielen Dank für die Tipps.
Gibt es für die Gabelbrücke ohne Zündschloss einen Lieferanten.
Gruß Erwin



[ph1l]

flyhammer.it



[Henning #17]

Moin Erwin,

der ph1l kennt sich aus



Alternativ: CBE



oder Aprilia Racing:



Gruß

Henning



[STR]

Hallo, da stimm ich Henning absolut zu......der Aufwand ist viel zu GROSS

IMA ist auch eine tolle Lösung!!



[Henning #17]

IMA ist auch eine tolle Lösung!!

Stimmt, fahre ich wegen dem FGR Umbau auch, aber nur als kpl. Brücke zu bekommen!



Da kommst du leider nicht mit 228,-€ hin



[Patschy]

Weiß jemand wo man die Aprilia Racing Gabelbrücke herbekommt?! Bzw zu welchen Kurs

Lg



[Henning #17]

Über deinen Aprilia Händler, bzw. direkt aus Noale:

Bestellnr.: COT100253



[Tom.82]

Ich denke wenn jemand an einer CNC fräse arbeitet ist das kein all zu großer Aufwand sowas selbst zu machen und dann noch in dem Design wie es einem gefällt.

Meine Hoffnung war, dass ef#64 an so ner Maschine arbeitet und ich dazu vielleicht die Konstruktion liefern könnte.
Arbeite mit catia v5 und ne Gabelbrücke ist konstruktiv keine allzugroße Herausforderung, wenn man die wichtigen Maße hat.



[STR]

Stimmt IMA kostet ....aber die OFFSET Varianten sind schon interessant zu probieren

Bei einem Nachbau hätte ich bei der Material Auswahl meine Bedenken...Alu ist nicht gleich Alu

Die Werke machen sich sicherlich Gedanken welche Materialqualität verwendet wird! da wäre mir der Teil zu wichtig um zu

probieren ob er hält



[ef#64]

Hallo,
freut mich dass der fread sich belebt.

Ich habe schon etliche Gabelbrücken konstruiert, meistens weil ein anderes Offset benötigt wurde.
Hab dafür auch schon einen TÜV-Eintrag erhalten.
Ob man nun 50,- Euro an dem Bauteil durch Eigenfertigung einsparen kann ist bei einem Gesamtprojekt RSV4 Race eigentlich schon fast wieder egal. Eine selber gemachte Gabelbrücke hat auch ein gewisses Etwas.
Über die Festigkeit bei einer gefrästen Gabelbrücke aus hochfestem Alu muss man sich im Vergleich zu den Serien Gußteilen keine allzu großen Gedanken machen. Auf die obere Gabelbrücke wirken weitaus geringere Kräfte als bei der unteren. In jüngster Zeit wurden ja gerade die oberen Gabelbrücken (siehe IMA) von den Rennteam gezielt geschwächt um einen gewissen Flex in Schräglage zu bekommen.



[Tom.82]

So sehe ich dass auch, hochfester Aluminium ist dem seriengussteil bestimmt überlegen.

Ef#64 fräst du dir so ein Teil?



[ef#64]

@Tom.82, voraussichtlich ja, muss nur noch die Maße genau aufnehmen.
Am Offset brauche ich keine Änderungen und ich möchte auch nicht das Loch vom Zündschloß mehr haben.



[Henning #17]

Ef#64 fräst du dir so ein Teil?

ups, verschrieben, soll heißen:

Ef#64 fräst du mir so ein Teil?

Sorry für OT, das hatte ich in zuerst so gelesen

Erwin, stellst du hier Fotos ein, sobald du den Alublock auf der Fräse hast? Bin sehr gespannt, und freue mich immer, wenn jemand solche Projekte verwirklicht.

Gruß
Henning



[ef#64]

@Henning #17,
ich muss noch die Kapazitäten meines Fräsers abfragen.
Als nächstes möchte ich an der Konstruktion/Design weiterarbeiten und stelle das dann gern hier vor.



[Patschy]

@Henning #17,
ich muss noch die Kapazitäten meines Fräsers abfragen.
Als nächstes möchte ich an der Konstruktion/Design weiterarbeiten und stelle das dann gern hier vor.

Na dann bin ich mal gespannt ... und Interesse besteht bei mir definitiv!
Brauch noch ein Geschenk für die Bella zu Weihnachten
Weißt ja wie die Frauen sind
Lg



[Jaki]

Bei mir sieht es jetzt so aus... mit der originalen Gabelbrücke

Gesendet von meinem SM-G920F mit Tapatalk
